*产品技术原理
一、单点式流量计产品技术工作原理
8000系列流量计有一坚固、可清洁的热式质量流量传感器组合。此组合由两个RTD(电阻温度探测器)传感元件组成，其材料是参考级铂和陶瓷。两个铂电阻传感器附于陶瓷基板上，外加一细长的不锈钢保护套。此传感器组合是温度补偿的，且对压力变化不敏感，无需压力修正。
流经加热传感元件的气体质量流量是通过传感元件的热传递量来计量的。气体速率增加，传感器传递给流体的热量增多，因此需要供给更多的电流，以维持传感元件的恒定过热温度。此热传递正比于气体质量流速(密度*流速)。
变送器输出的电流对应于流量或流速。传感器、桥路放大器、外壳、探头或流动导管组成流量变送器。
来自变送器的信号通过处理标校转换为线性信号，线性信号输出设为0~5VDC和4~20mA。4~20mA输出可带动500欧负载（包括线路电阻和负载）。0~5VDC和4~20mA的线性信号都输出到外部线路终端。
(附图1)

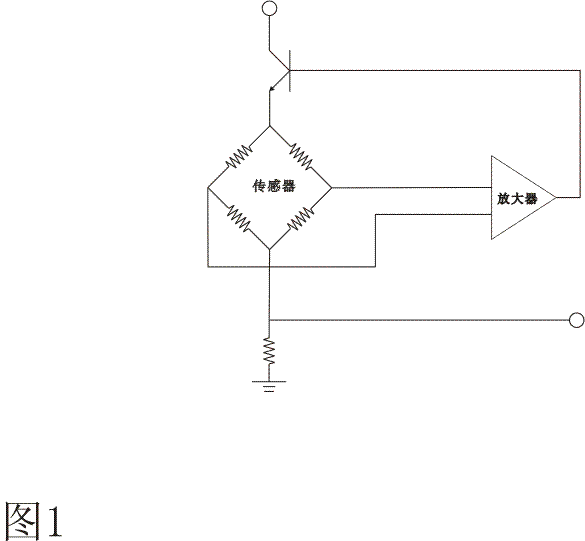

传感器工作原理图
二、多点式流量计产品技术工作原理
EPI9000MP系列质量流量计是为在导管、集管或其它流动管路上作空气及气体测量而设计的。这里由于管路面积很大，或存在有不规则的流动断面，需要用两个以上的探测点，以便求得真实的平均流量信号读数。
9000MP系列多点式质量流量计由两个主要单元组成。9000MP系列流量变送器探头组合和9600MP系列系统控制面板。流量变送器探头组合是系统的核心，它由两个或更多个流量传感器（最多12个探头）组成。每个传感器由流量和温度传感单元组成。传感原理同单点式质量流量计相同。
9000MP系列质量流量计直接测量气体的质量流率，对介质温度变化进行补偿，对压力变化不敏感，所以不需要补偿可直接输入数据采集系统。
9000MP系列流量变送器探头组合由9600MP系统控制面板通过双线连接供给电源。变送器将信号通过4~20mA的信号回路送至系统控制面板.流量变送器有两种规格：直接输出多个探头的平均输出信号；或输出每个探头的单独输出信号，在9600MP系统控制面板上读出。另外，流量变送器也可以输出单个探头的一个输出信号，或各个探头的平均输出信号。系统控制面板将这输入信号转换成0~5VDC和4~20mA信号输出用于直接读数。
9000MP系列标准探头组合对传感器信号作线性化和求均处理。探头4~20mA输出信号的平均值送给远处的9600MP系统控制面板进行计量
9000MP系列探头也可以是：在探头组合上对传感器进行线性化，每个传感器的4~20mA信号输出传送给远处的9600MP系列控制面板进行求均。
*产品分类
外型尺寸和接口方式
一、 单点式气体质量流量计
外形分类：分为一体型和分体型。
分体型流量计是通过双线回路将信号传送给出信号处理器，并获得电源供给。两者之间的连接电缆长度可改变，不会影响信号。信号处理器输出线性0~5VDC和4~20mA，可选配瞬时和累积流量显示。
一体型流量计可将直流或交流电源直接输送至变送器，输出线性0~5VDC和4~20mA信号，可选配瞬时和累计流量显示。附图2和附图3
图2
分体型气体质量流量计
图3
一体型气体质量流量计
单点式气体质量流量计根据安装方式的不同，可分为通流式和插入式两种。
通流式指的是流量变送器的一种安装方式。此设计使气路的全部气体流过流量计流管。
通流式流量计管径由1/4'至4'，标准配置有管螺纹和法兰等连接方式。
插入式是流量计的一种安装方式。这种设计使流量变送器部件插入用户测量管路。插入式流量计的探头组合可插入任何合适的流通段、管或导管中。插入式探头的直径由3/8至1英寸，插入杆长度有12至108英寸都可以,有各种插入管附件，可供选用。
插入式流量计要求将探头插入杆插入用户管道中，并与之垂直。安装管附件时首先在流通管壁上钻一可以插入探头的孔，焊上或旋出螺纹，然后将管附件焊上，或者拧入已焊接在流通管上的尺寸合适的匹配管接头上。压力较高时，应加一固定装置，以防止拆除变送器时，它会高速弹出。附图4和附图5
图4
通流式气体质量流量计
图5
插入式气体质量流量计
三、根据测量管的大小，可分为单点式和多点式流量计。
单点式流量计只装配有一个传感探头。
多点式流量计可装配2~12个探头（根据管截面的大小来定）。
四、根据流量计供电方式来划分为直流供电方式—DC24V和交流供电方式—AC220V。
附图6和附图7
图6
单点插入式气体质量流量
图7
多点插入式气体质量流量计
产品型号分类：
通流式
口径:1/4”~4”都可以
量程：0.6Nm3/h((F.S.)~2290Nm3/h((F.S.) |
插入式 |
一体型 |
分体型 |
单点式 |
多点式 |
| 一体型 |
分体型 |
口径：100mm~5000mm
(甚至更大)
量程：0.07Nm/s~200Nm/s |
防爆
8600MP
8700MP |
防爆
8000MP
8100MP |
防爆
8800MP |
防爆
8200MP |
型号：9002~9012MP
(最多在一个探杆上可
放置12只传感器) |
非防爆
8600MPNH
8700MPNH |
非防爆
8000MPNH
8100MPNH |
非防爆
8800MPNH |
非防爆
8200MPNH |
外型尺寸

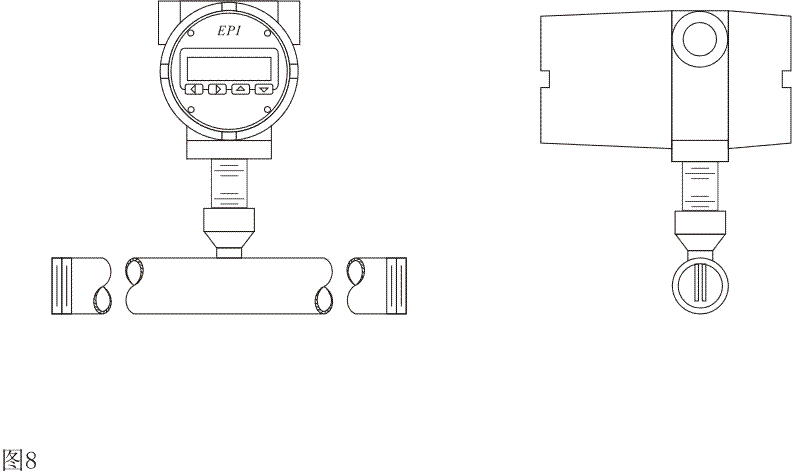

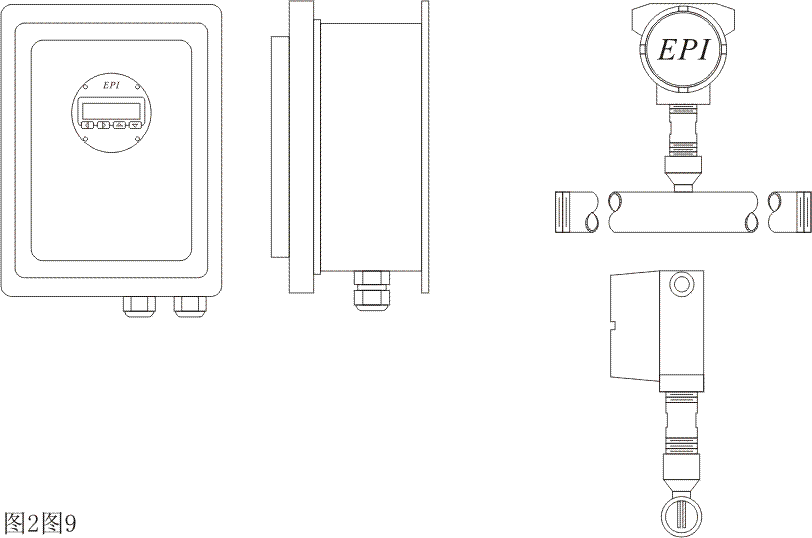

(附图8)防爆一体通流式
(附图9)防爆分体通流式

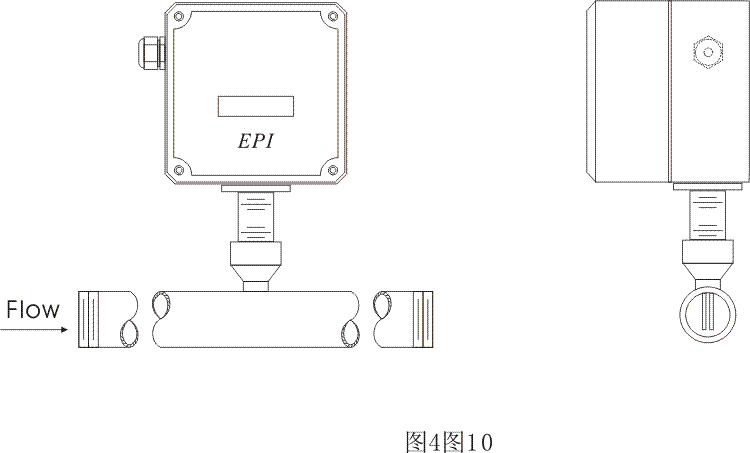

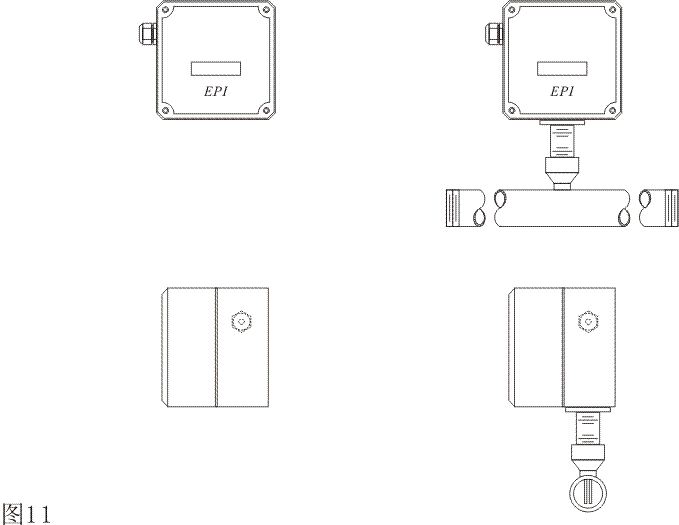

(附图10)非防爆一体通流式
(附图11)非防爆分体通流式

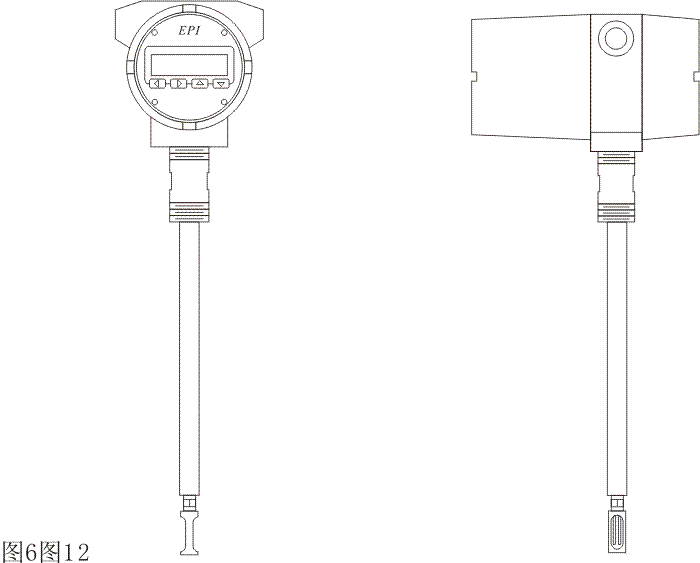

(附图12)防爆一体插入式

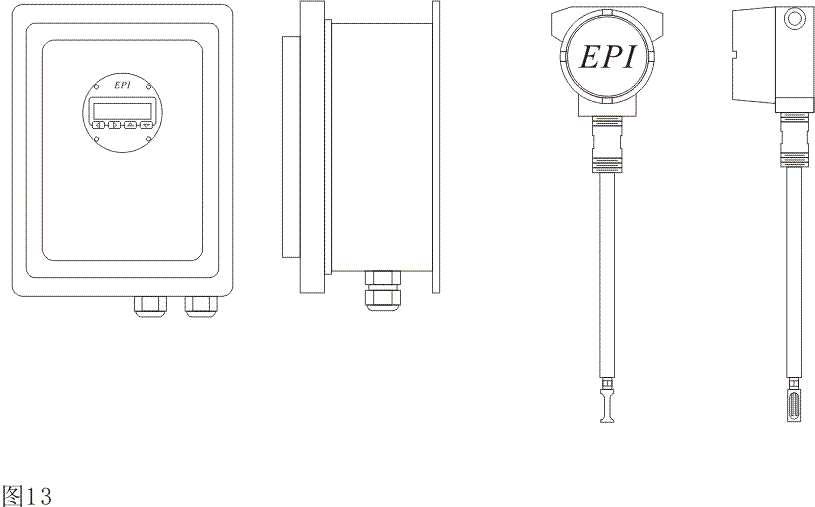

(附图13)防爆分体插入式

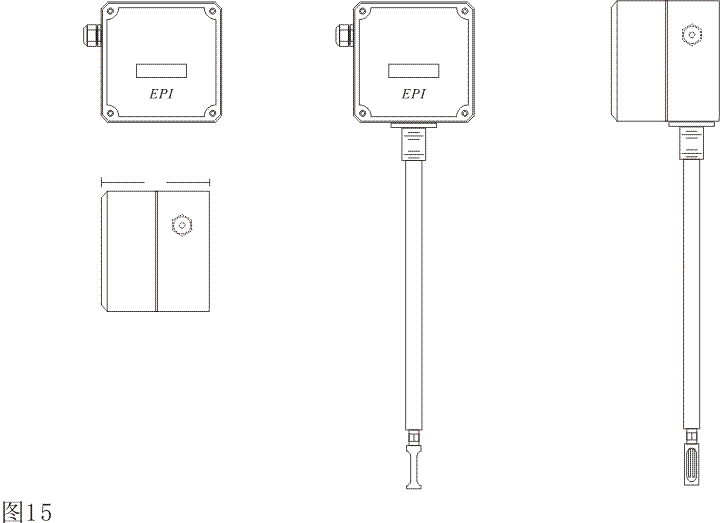

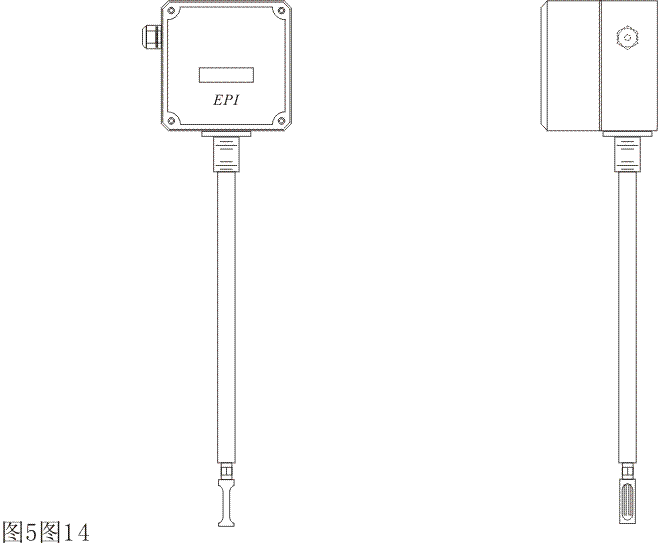

(附图14)非防爆一体插入式
(附图15)非防爆分体插入式

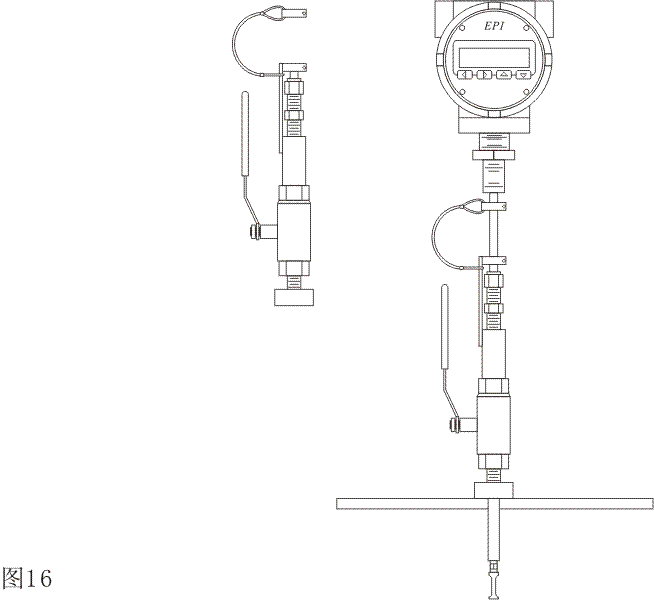

(附图16)带不断流装置插入式

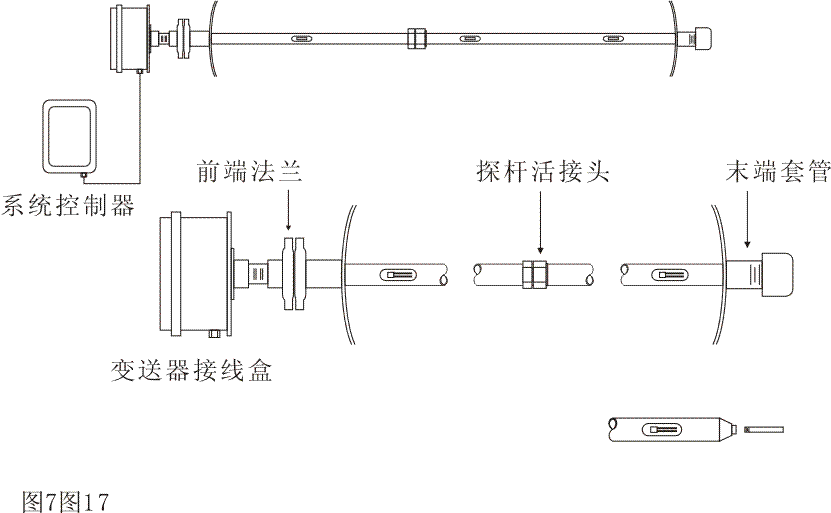

(附图17)防爆多点式插入式

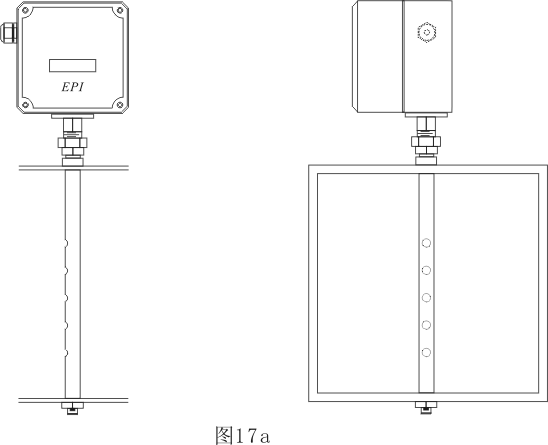

(附图17a)非防爆多点式插入式
接口方式
一、 锥管螺纹连接方式
......锥管螺纹尺寸由1/4”~4”
二、法兰连接方式
三、管附件连接方式
*产品技术应用
EPI热式气体质量流量计的优势：
1、 直接测量气体的质量流量（即标准状态下的体积流量）
根据EPI热式气体质量流量计的操作原理，我们可以看出热式气体质量流量计可以直接测量气体的质量流量，而无需象传统的体积流量计（如差压、正位移、涡街等形式的流量计）一样，如果测量标准状态下的气体体积流量，尚需同时对温度与压力检测，并根据气态方程换算。此种流量直测方式优点在于：用同一种稳定性很高的热敏传感器代替了体积、温度、压力三种传感器，从而提高了测量精度及稳定性。并且在流量计制造过程中无需很高的机加工精度，而此种精度在传统流量计制造过程中十分关键。
2、 较宽的量程比
高达100：1的量程比，远远高于差压（3：1）、涡街（10：1）等形式的流量计，此点对于气体的贸易计量尤其有着不可比拟的优势。如城市煤气用量存在着高峰及低谷，因此需要测量范围很宽的流量计，否则在用量低谷时的计量将不准确，直接影响贸易结算量。
3、 对气体洁净度要求不高，且便于安装及清洗维护
由于EPI热式气体质量流量计，采用不锈钢外壳的RTD，对于气体中的粉尘、固体颗粒、油份、水份不敏感。尤其是插入式流量计，可以在管道不截断气流的情况下，通过一球阀曳取装置从管道中取出，进行清洗后再插回。而差压孔板流量计则需截断气流后，从管道上卸下，维护后再安装回去，而且必须维持与气流方向的严格垂直，否则会产生较大误差；同时截断气流时的并联管路也必不可省，大大提高了造价。
4、 压力损失小，可忽略不计
EPI热式气体质量流量计采用探头式传感器，其等效截流面积远小于差压、涡街等形式流量计。压力损失小，则流量计的运行成本降低，所以对于长距离管道输送并分段测量流量，以及某些要求极低压力损失的特殊场合特别适用。
5、 介质温度适用范围广
EPI热式气体质量流量计由于采用温度自补偿设计，其介质温度一般可适用从-40°C至200°C，插入式最高可达450°C。
典型应用：
· 公用工程——电、气、水处理的监理
管道气体、废水处理、通风系统、蒸煮气、气体流动、氮驱气、燃气、锅炉进口气。
·石油——天然气工业
能量转换、填井气回收、燃气计量、配气、气体质量分析、泄漏测试HVAC
·HVAC——供热、通风&空调
空气平衡、管道流通、能量转换、垃圾焚化炉、清洁空间
·实验室和R&D
流动研究、生化研究、能量研究、工业卫生、安全检测
·原材料工业
造纸厂、采矿、半导体制造、化工过程、初级金属、塑料及合成
·食品工程
干燥空气、通风系统、锅炉进气、废气、过程控制、压缩管线
·DOE工厂
产品技术应用
通流式及插入式产品使用
流量计应安装在气体干燥或高于露点温度处，避免大水珠与探头接触。流量计应尽量避免安装在弯头、面积突变处、风扇或其它设备的直接下游处。这些装置会引起不均匀的流动断面及旋涡，从而导致信号误差。实际使用中应尽量保持一条直管路，以形成均匀的流动断面。经验表明应尽量保证在其上游有10个直径，下游有5个直径是直管段。通流管路较短的情形下，应将长度分为三段，2/3在上游，1/3在下游。
9000插入式产品使用
多点插入式流量计，在大口径管道中，9000MP系列由于采用多点测量取平均的方法，其精度会高于单点测量。9000MP系列插入式流量计在其插入杆上可以安装1至12个传感器，每个传感器中心至中心距离不少于5”。插入杆外径为1-1/2”。标准安装方式为法兰（ANSI
150# 1/2”）。
9000MP系列流量计，当插入杆长度短于48”时，可采用单端安装；超过48”时应采用双端安装。单支流量计可以由用户为每个传感器提供24VDC/200mA电源，也可选配9600MP系列系统控制盘，用户提供115V或230VDC/50Hz电源。每支流量计均有一传感器信号平均板，安装于变送器外壳或9600MP系统控制盘内。
当需要超过12点测量时，就要安装2支以上流量计，此时须选配9600MP系统控制盘，并加装流量计信号平均板，以汇总流量计流量信号加以平均。流量计信号平均板输出信号为0~5V和4~20mA（可带1200V负载）。
任一只传感器发生问题时，都可以通过一电路板上的开关进行控制，而不参加信号平均。而且可以不使用特殊工具进行现场更换，此时需要新的传感器和配套的电路板。
9000MP系列流量计配用9600MP系统控制盘时，流量计提供平均信号给控制盘，二者之间四线连接（电源回路和信号回路）；也可采用更多连线，将每个传感器信号引出至160附件（多通道面板），以分别读出各个传感器的流量信号。
安装及装配
流量变送器应安装在气体干燥或温度高于露点温度处。尽量避免装在弯曲处、面积突变处、风扇、气窗或其它设备的直接下游。线路越直越好。
固定探头的法兰可装在一平坦的表面上，或一匹配的法兰上。法兰用户自配或由EPI提供。安装匹配的方法是：在流通管道上钻一孔，然后用螺栓或焊接固定。标准安装是用1-1/2”ANSI
150#的法兰。
安装9600MP系统控制板需要一平面或装配轨道。建议用4个1/4”螺栓与外壳之间加扁平垫圈、拧紧螺栓固定外壳。组合的重量约为6.8kg或更小。
注：探杆长度超出6英寸建议采取双端安装
探头之间最小间距12”

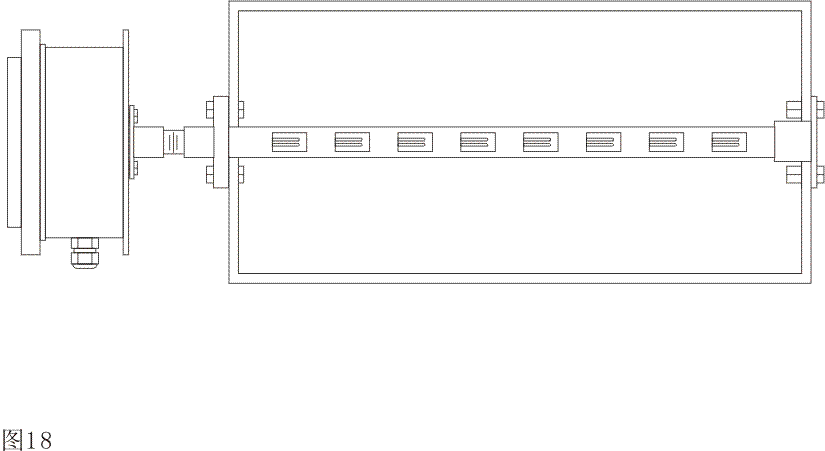

图18
9000系列多点探头组合典型导管安装
产品技术应用举例
一、 石油化工行业

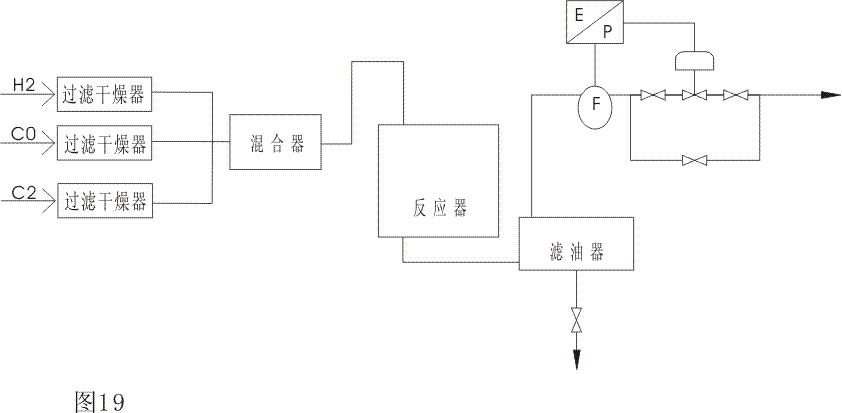

图19
生产C2 加氢催化剂系统装置
评注：由于采用气体质量流量计，使计量准确，重复性能好。
二、环境保护行业

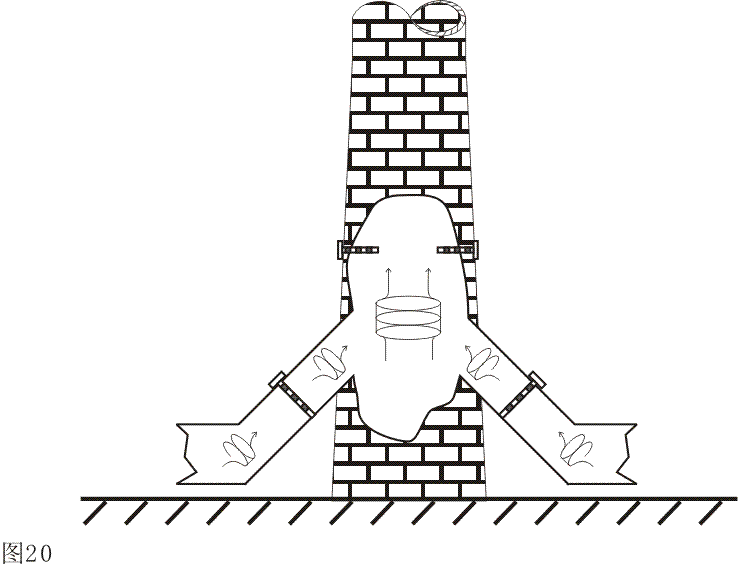

图20
烟道测量
评注：在该测量中，可采用多点式气体质量流量计。由于采用该流量计，解决了以往采用其它形式流量计计量误差大的弊端，同时多点式气体质量流量计，安装简便，易于清洗，计量准确。
三、通风系统

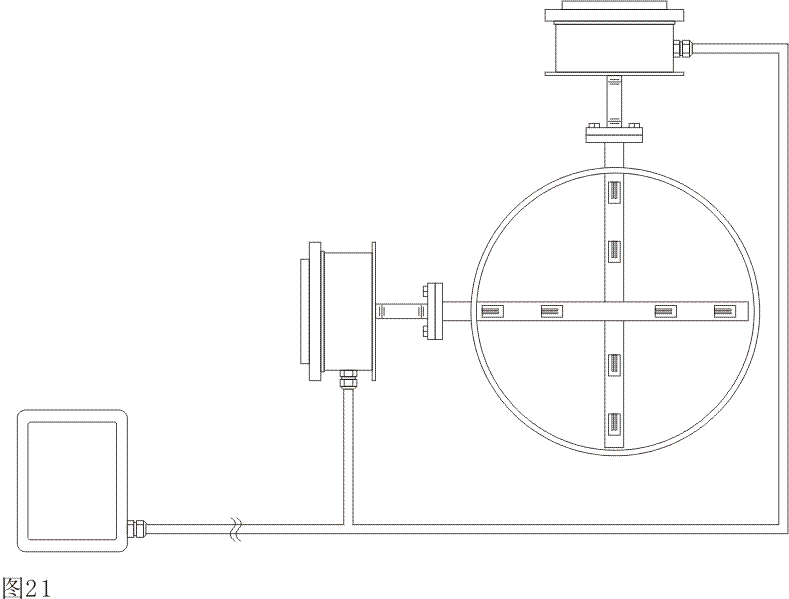

图21
大管径热风测量
评注：由于通风管道截面很大,要想完成一次性测量,必须使用多点式气体质量流量计,是由于介质温度较高,通常在200°C多,而采用多点式气体质量流量计,可对该温度进行补偿,安装简便,便于拆卸,便于检定和标校.
