*产品技术原理

气体流量压力线性调节器，由控制阀和控制电路组成，线性控制阀由电磁阀驱动，可连续调节。
如果把测量的流量或压力信号与给定指令同时提供给控制电路，流量或压力信号变化将驱动电磁阀改变阀的开度，使流量或压力增大或减小，以达到控制调节流量或压力的目的。
调节器采用闭环控制原理。
流量或压力控制通过反馈调节实时跟踪。
特别是压力控制，业已考虑了流量变化对压力控制所产生的影响，同时在系统给定最大流量范围内，系统流量怎样变化，均保证设定指令点的压力恒定输出。附图1

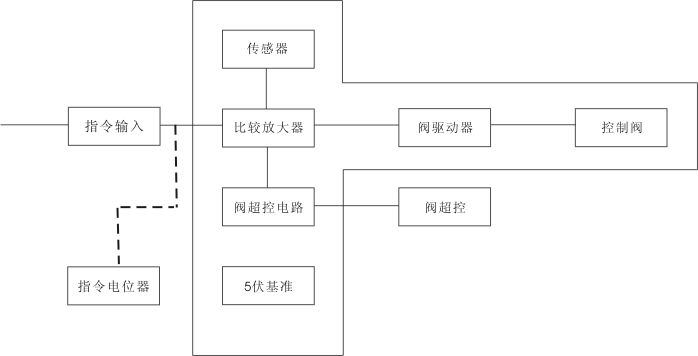

图1 气体流量压力线性调节器工作原理图

返回

*产品分类、外型尺寸和接口方式

（一）、产品分类

1、量程分类：200slpmF.S.　400slpmF.S.　600slpmF.S.或更大
2、型号分类：流量调节控制为SY-93T
压力调节控制为SY-94T
3、电信号输入类型：电压型0~5V指令输入
电流型4~20mA指令输入
4、供电电流方式：直流+/-15V　24VDC 交流220V
5、产品封装形式：防爆型和非防爆型

（二）、外型尺寸

附图2~图4

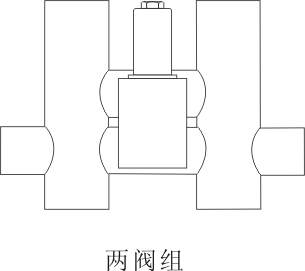

图2 两阀组气体流量压力线性调节器

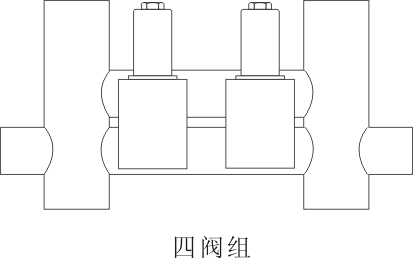

图3 四阀组气体流量压力线性调节器

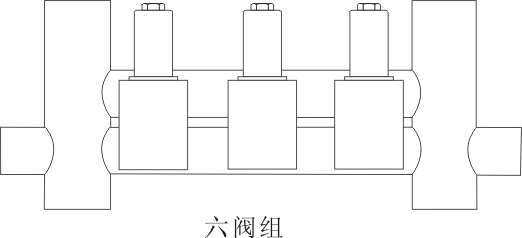

图4 六阀组气体流量压力线性调节器

（三）、接口方式

管螺纹密封连接、或法兰连接方式。

返回

*产品技术参数

调节器外给定指令信号： 0~5V或4~20mA
机械连接： 管螺纹或法兰连接
电气连接： 防水欧式端子台
电源： +/-15VDC 24V AC220V
线性流量或压力传感测量输入信号： 0~5V或4~20mA
材质： 不锈钢
控制量程比 10:1 20:1　　
控制方式： 压力控制分为上游型和下游型
流量为上游型
使用温度范围： -20°C~85°C

产品使用：该调节器应与SY-93系列质量流量控制器和SY-94系列压力变送控制器配套使用。

返回

*产品技术应用

气体流量压力线性调节器可应用于石油、化工、半导体、医疗仪器、生物工程、燃烧控制、配气、环境监测、精密仪器、科研、计量、食品、冶金、航天航空。

气体流量压力线性调节器是北京圣业科技发展有限公司在国内独立首创奉献广大用户的高技术产品。

在许多领域中，对流量和压力进行控制的方式多见于各种手动调节阀，配以各种标准或精密的测量表，来完成对流量和压力的监控。

该方式虽然简单，但在科技飞速发展、过程控制高度集成化自动化的今天，已不能满足要求。

为适应过程控制计算机全面管理的要求，也形成了一种电子控制方式，其形式采用测量传感器、电动调节阀、伺服放大器、压力式流量积累仪、设置PID参数来调整，实施对压力的监控。

此种方式虽可满足计算机控制的要求，但也存在着许多的问题，传感信号与控制存在着一个明显的时滞，对于某一设定点的控制，其输出状态是脉动的，而非恒定输出。

电动调节阀的非线性特性，降低了测量信号控制的精度及重复性，特别是当控制依照一定的速率进行程序控制时，它不能很好的适应。此外，量程比窄，也就是动态控制范围小，也是此种方式的一个缺陷。

气体流量压力线性流量调节器从根本上解决了这些问题，传感器输入信号、电磁控制阀、阀控制驱动、电子线路三部分组成一个闭环的控制系统。

当用户接通线性调节电源供电后，同时接入测量信号和指令信号。

若测量压力与设定值不符，控制电路反馈调节阀驱动电路，改变阀的开度，从而实现闭环的动态实时控制，二个输入信号共同作用于电磁阀驱动电路，这之间用户不需要作其它工作，例PID参数。

气体流量压力线性流量调节器还可以与SY-93系列质量流量控制器配套使用，可全面提高各类系统设计的自动化控制程度。
