*产品技术原理
新开发的技术是一种流量控制器，是一种直接测量气体质量流量的热交换方式的质量流量控制器。
市场上现有的气体流量控制器一般为容积式测量，然后再根据现场的大气压温度进行补偿换算为气体质量流量。存在有以下缺点：换算繁琐，具有测量误差和换算误差，计量不准确。
新型流量控制器针对上述缺陷直接采用电阻温度探测装置，根据气体分子的吸收及释放热量的特性及热量转换与气体质量流量的对应关系，提供一种体积小、精度高、通用性强、测量准确的流量控制器。
新型产品技术工作原理是这样实现的：它包括有传感器、基体、不锈钢保护套和电能量转换电路单元。
传感器的基体上设有两个不锈钢保护套，不锈钢保护套内设置有电阻温度探测器。电阻温度探测器一个是测量介质温度的传感器，另一个是加热温度传感器。
这两个电阻温度探测器的信号输出端分别与传感器的电能量转换电路单元的信号输入端相连接。
新型产品的电能量转换电路单元包括信号放大电路单元、非线性补偿电路单元、接口电路单元、数字与显示电路单元，其中，非线性补偿电路单元的信号输出端分别与传感器、接口电路单元、数字与显示电路单元的信号输出端相连接。
当气体掠过热物体表面时，会带走热量，此热量正比于气体的质量流量及其热吸收特性。流量控制器采用可清洗的传感器来检测并补偿气体带走的热量。其中温度传感器不断测量介质的温度，加热传感器则于温度传感器保持一个固定温差。当气体带走热量时，两个传感器之间温差减小，惠斯登电桥失去平衡，传感器自动提高加热传感器的功率，补偿气体到带走的热量，恢复固定温差，此时电桥两臂之间的电位反映气体质量流量。流量信号通过增益调整校准后，产生0~5V和4~20mA标准线性输出。
由于新产品采用了上述结构，与现有技术相比具有以下优点：体积小巧；防碰耐冲击；对介质污物不敏感，可满足任何一种测量介质及任一量程的气体流量测量要求；并且经电能量转化电路单元及标准的接口电路单元形式使之具备体积小；精度高；通用性强；测量准确；稳定性强；带负载能力强等特点。
返回
*产品分类、外型尺寸和接口方式
（一）、产品分类
1、量程分类：
0.001Nm3/h~20Nm3/h
型号命名为SY-9351系列
20Nm3/h~500Nm3/h
型号命名为SY-9371系列
2、供电方式:直流供电式DC24V
交流供电式AC220V
3、测量环境分类：防爆（EX） 非防爆
4、封装 类型分类：一体型 分体型

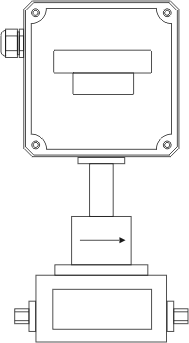

（二）、外型尺寸。附图1
附图2
双锥卡套密封连接、防爆型、通流式质量流量控制器
双锥卡套密封连接、非防爆型、通流式质量流量控制器
管螺纹密封连接、防爆型、通流式质量流量控制器
管螺纹密封连接、非防爆型、通流式质量流量控制器
防爆型 分体型质量流量控制器
非防爆型 分体型质量流量控制器
（三）、接口连接方式：
管螺纹密封连接、法兰密封连接、双锥卡套密封连接。
返回
*产品技术参数
· 使用安装形式：通流式
· 测量介质：组份较稳定的单一或混合气体；
· 测量环境：防爆、非防爆
· 流量范围：0.001Nm3/h（F.S.）~500Nm3/h(F.S.)
· 量程比：20：1；50：1
· 介质压力：最大耐压5Mpa，扩展至10MPa
· 介质温度：0°C~65°C，可扩展至-40°C~200°C
· 环境温度：0°C~65°C，可扩展至-40°C~55°C
· 精度:±1.5%F.S.
· 重复性：±0.5%F.S.
· 信号输出：0~5Vdc和4~20mA；
· 接口电源：AC220V或DC24V
· 管道口径：1/8-4”
· 管路连接：阳螺纹、法兰、双锥卡套螺纹密封连接
· 显示：瞬时流量累计流量
· 材质：不锈钢
返回
*产品技术应用
热式气体质量流量控制器适用于单一气体和固定比例多组份气体的测量。依据的原理是流体吸收热的速度直接与它的质量流量相关。移动的气体分子撞击RTD（铂电阻温度探测器）时吸收带走热量。流率越大，接触RTD的分子越多。吸收热也越多。该流量控制器可直接测量质量流量或流速，不需要温度、压力修正，所以该气体质量流量控制器有着广泛的适用性。
其典型的应用领域，如
自动化工业
· 压缩空气监控
· 粉末油漆空气流
· 气体消耗
· 油漆室/炉通风
· 统计过程控制（SPC）
HVAC
· 加热，通风及空调
· 空气平衡
· 能量存储
· 清洁室
· 管流
· 烟气
· 气流
实验室与科研
· 大学研究
· 能量研究
· 职业安全性
· 生物医药研究
· 毒性研究
· 公约卫生
· 实验
石油及气体工业
· 闪光气体测量
· 气体质量研究
· 填土气体回收
· 气体混合
· 泄漏试验
· 供气计量
· 标正
过程控制
· 干燥空气
· 入口空气
· 通风系统
· 排气
· 压缩机管路
· 燃烧控制
原材料工业
· 纸浆厂
· 半导体生产初级金属
· 矿业
· 化学加工
· 塑料及合成纤维合成纤维
· 钢钝化
· 钢退火
纺织业
· 气体消耗
· 气体次级计量
· 压缩气体监控
· 燃烧控制
日常应用
· 废气
· 通风系统
· 气流
· 燃烧气体
· 生物气体
· 氮气清洗
· 锅炉入气
