*产品技术原理

压力：压力是流体技术领域中的一个重要物理量。

一般来说，压力是指流体介质作用于单位面积上的力。它与应力有着相同的量纲，两者仅在物理意义上有所不同。

衡量压力的单位是Pa、kPa、MPa。

被测量的流体介质压力作用在硅芯片上，或者不锈钢膜片上，通过硅油传递给压力敏感元件硅芯片上，芯片上有四组蚀刻在芯片表面上的压敏电阻组成的惠斯登电桥，在压力的作用下，芯片产生机械变形，桥路失去平衡而产生一个毫伏信号，经放大器后输出与压力变化保持线性关系的电信号。

这一过程被称作是压力变送过程。附表图3

图1 压力传感器

图2 惠斯登电桥

压力变送控制器系统工作框图

压力传感器---->放大电路---->电压或电流输出

返回

*产品分类、外形尺寸及接口方式

（一）、产品分类

1、压力测量类型

· 、表压变送控制器：高于大气压并以大气压作参照或以一个密封大气压为参考的流体介质压力,该压力作用于硅芯片上经电信号放大器输出与压力变化呈线性对应关系的电信号。

·、绝压变送控制器：以真空零作为参考的流体介质压力。该压力作用于硅芯片上，经电信号放大器输出与压力变化呈线性对应关系的电信号。

·、差压变送控制器：两个流体介质压力之间的相对差值。这个差值压力作用于硅芯片上，经电信号放大器输出与压力变化呈线性对应关系的电信号。

2、电信号输出类型

二线制：产品电信号输出为二根线。其一线为电源正输出，其二线为电
源回路地。 压力信号包含在电源回路地中.见图.

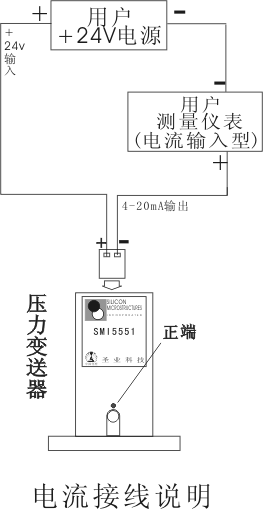

图3 二线制压力变送控制器工作电路示意图

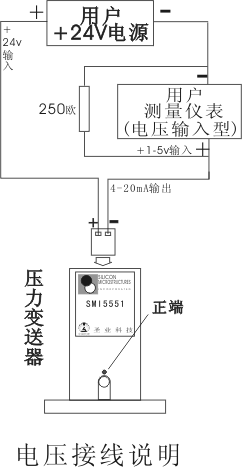

图4 二线制压力变送控制器工作电路示意图

（二）、外型尺寸

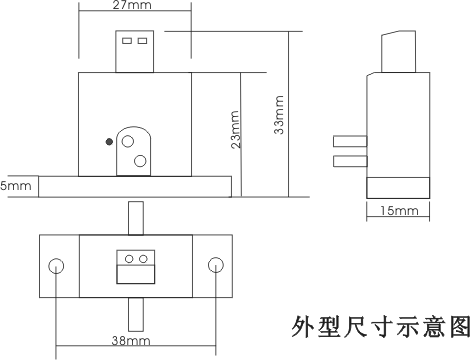

图5 压力变送控制器外型尺寸

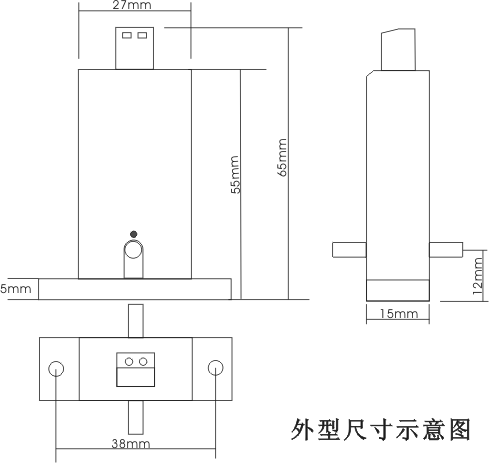

图6 压力变送控制器外型尺寸

（三）、接口方式：软管插接方式。附图8

返回

*产品技术参数

1、主要技术参数

1）主要压力类型
A——绝压
D——差压
G——表压

2）量程
1，2，5，10，20，35，100，200，400，700kPa

3）压力测量量程的过载特性如下：
静态耐压——满量程的3倍
瞬态耐压——满量程的5倍

4）准确度：±0.5%F.S.

5）重复性：±0.1%F.S.

6）温度补偿范围：0~70°C

7）使用温度范围：-40~85°C

8）电源：24Vdc，50mA

9）输出标准压力线性信号：4~20mA

10）封装材质：塑封

11）测试压力连接方式：软管或硬管插接

12）电气连接方式：防短路欧式端子台 2P

返回

*产品技术应用

应用
压力变送控制器目前已广泛应用于石油、化工、半导体、农业种植、医疗仪器、生物工程、燃烧控制、配气、环境监测、精密仪器、科研、计量、食品、冶金、航天航空。
