*产品技术原理

SY-9506型配气仪，是采用质量流量控制器组合而成的配气仪。在规定的进气压力条件下，把几种特定的气体按一定的比例进气混合，产生新的混合气体。 在质量流量控制器允许的量程范围内，任意设置某种气体的的流量，从而实现各种混合比例。

手动控制方式：通过手动调节事先设置好固定比例气体进行配气。自动控制方式：通过计算机程序，按一定规律或曲线实时改变气体混合比例的条件下进气配气。

配气仪的基本组成如下：
质量流量控制器——直接测量控制和显示气体在标准状态（0°C，101.3kPa）
下的流量，无需再进行温度、压力等参数换算。
每台质量流量控制器只控制一种介质的气体流量，根据配气成份的需要，来确定安装几台质量流量控制器。

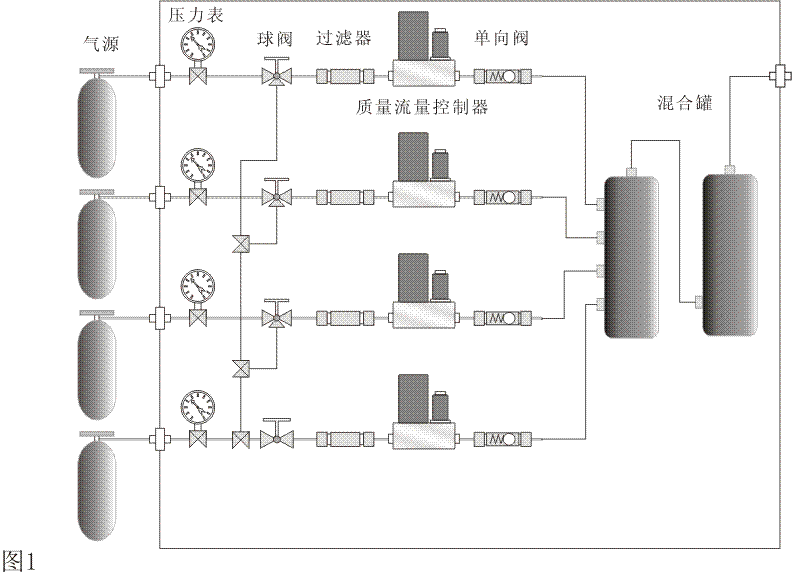

图1 配气仪原理图

SY-95系列漏气量测量仪，是质量流量式漏气量测量检测的专用仪器。

专门用于对密封性有漏气量要求的管路系统、密闭容器进行流量测量或对毛细管、微小间隙进行流通量测量。 SY-95系列漏气量测量仪是在正压状态下，精确地测量被测试系统在标准状态下（0°C，101.3kPa）的漏气量。单位可以用sccm 和slpm表示。
sccm——空气在标准状态下（0°C，101.3kPa）的ml／min
slpm——空气在标准状态下（0°C，101.3kPa）的l／min

漏气量测量仪的工作原理是通过压力调节器或压力控制器设置和控制被测试容器内的介质压力，压力测量通过压力变送器，将其输出的标准信号，通过数字表显示。

当测试气体充满被测试容器且压力稳定后（压力稳定的时间，取决于被测试容积的大小及漏气量的大小）。漏气量测量是通过质量流量计进行的，质量流量计将测量的流量转换成标准信号输出，并通过数字表显示。显示值即是被测试容器的漏气量。

质量流量计采用量热式气体质量流量传感器，通过气体分子在流动时的吸收热量，使热敏材料输出信号，由于气体的分子在一定的温度压力范围内，不随温度压力变化，所以传感器输出的信号能直接反应气体的质量流量。

压力控制器
压力调节器 质量流量计 P 测试口 被测工件
水份滤气器阀

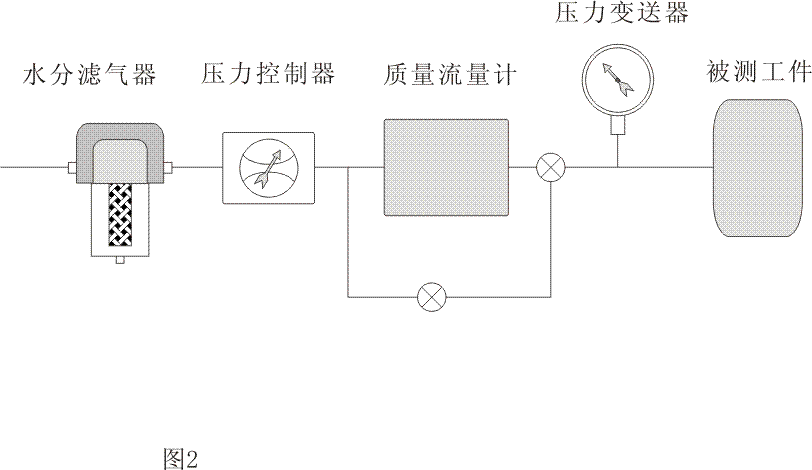

图2 漏气量测量仪工作原理

返回

*产品分类外形尺寸接口方式

一、漏气量测量仪产品分类

按产品性质类型分为两种：一种气密性检测，一种是流通量检测。气密性检测通常用于密闭的容器的泄漏量检测，如阀门、管件、管路、缸体壳体等。它是“量”检测，对于被测工件，最终得出泄漏量是多少结果。流通量检测是用于开放性容器或工件的检测，如喷孔、油嘴、细管开口容器等。它也是“量”检测。最终得出在测试工作压力条件下，该被检测工件的流通能力。

（1） 产品外形分类

分为：台式、柜式和便携式三种。

（2） 产品使用分类

分为：手动测量和自动测量（计算机操作)

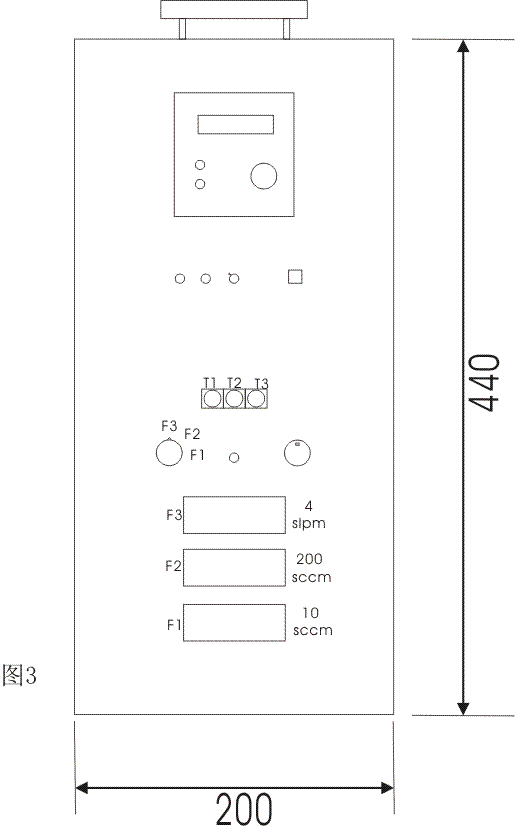

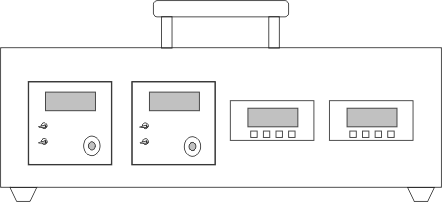

图3 便携式漏气量测量仪
台式漏气量测量仪600*400*500（mm）

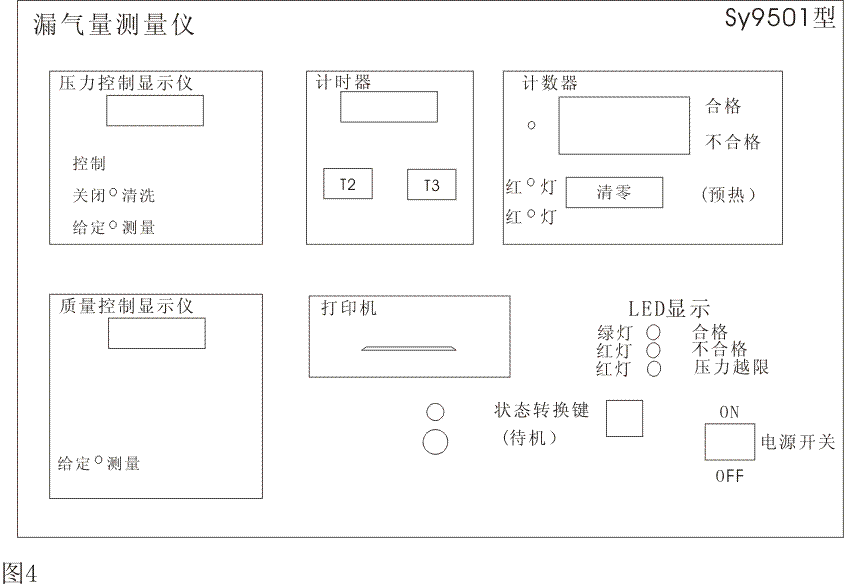

图4 台式漏气量测量仪
柜式漏气量测量仪600*500*1500（mm）

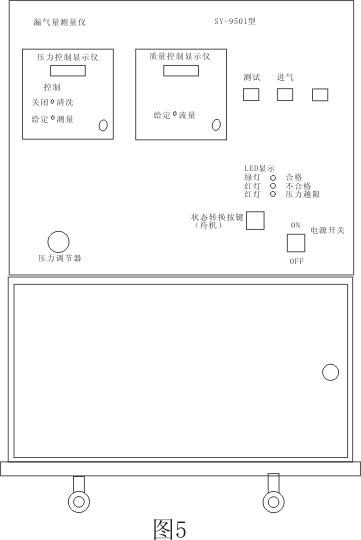

图5 柜式漏气量测量仪

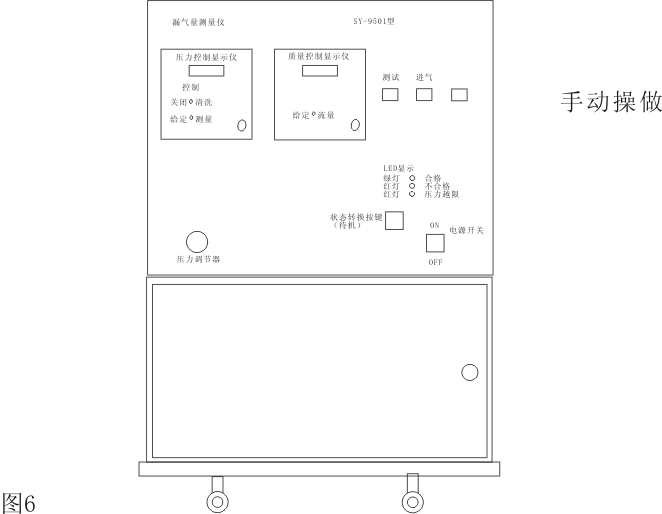

图6 手动操作方式

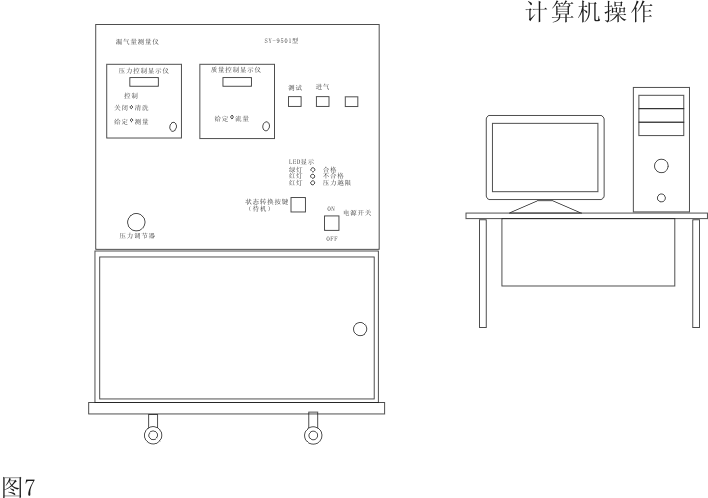

图7 计算机操作方式

二、配气仪产品分类

（1）配气仪产品性质分类
按配气介质的数量分类主要以配气介质是一种或几种分类.通常若有四种介质混合配气,那就选择四路配气仪,依此类推,没有限制.

（2）产品外型分类
分为台式、柜式和便携式三种

（3）产品使用分类
分为手动操作控制方式和计算机自动控制操作方式（计算机操作控制方式）
台式配气仪 600*400*500（mm）

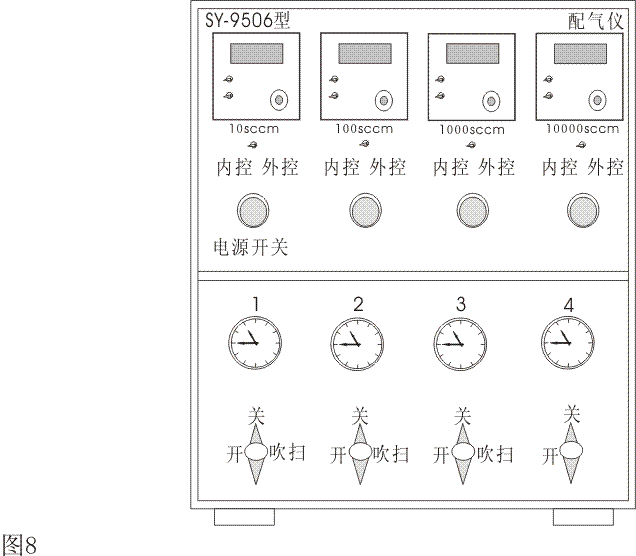

图8 台式配气仪 柜式配气仪

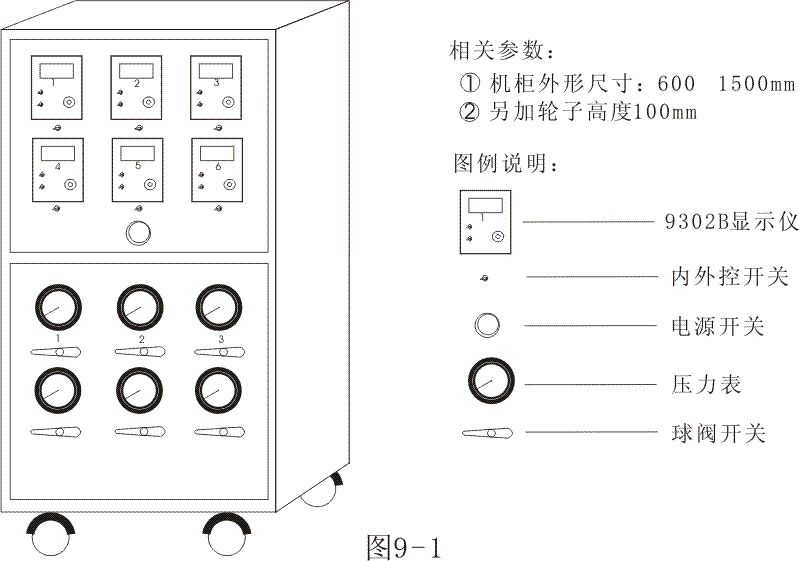

图9 柜式配气仪 便携式配气仪

图10 便携式配气仪 手动操作方式

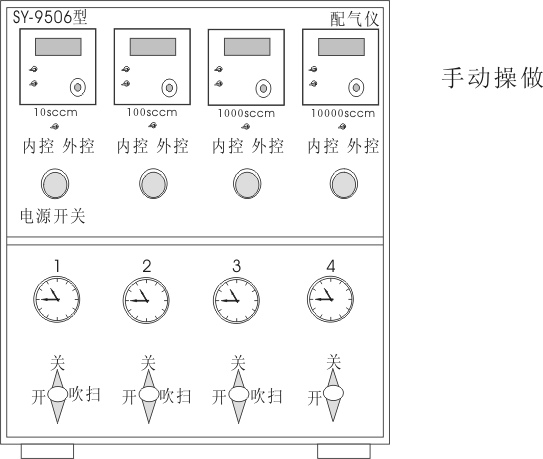

图11 手动操作方式

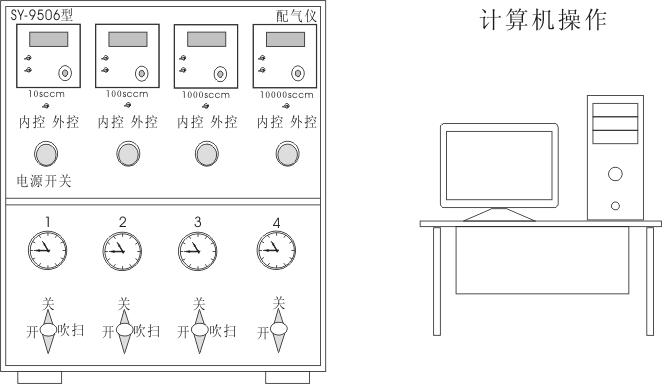

图12 计算机自动控制操作方式

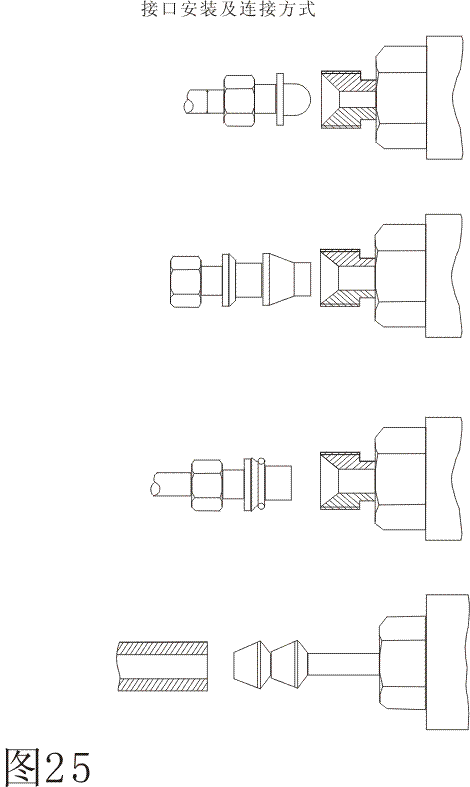

配气仪和漏气量测量仪接口连接方式（附图13）

1、 球头密封
适用：高压或大流量
接头材料：不锈钢管或铜管
规格：ø3、ø6、ø8或其他特殊规格

2、 双卡套式密封
使用：进口不锈钢管、铜管双卡套
材料：不锈钢
规格：ø3、ø6、ø8

3、 O型圈式密封
适用：PVC软管、低压
O型圈材料：氟橡胶
规格：ø3、ø6、ø8

4、 软管（喉箍）
适用：低压、小流量
接头材料：不锈钢或黄铜
规格：软管内径ø3、ø5或其它特殊规格

*** 根据用户需要配置

返回

*产品技术参数

一、配气仪产品技术参数

配气仪配气准确度：±2%F.S.
配气仪配气重复性：±1%F.S.
配气仪压力测量精度：指针式为2.5级；数字式为±0.5%F.S.
配气仪流量控制精度：±1.5%F.S.
配气仪流量控制范围：0.5sccm~100slpm(大于100slpm,属特殊参数)
配气仪工作压力：0.1~0.5Mpa-G，高压至10MPa
配气介质数量：配气介质最少二路
配气介质名称：例 N2 H2 CO2
单一气体介质配气参与混合配气：分为单量程或多量程
配气控制阀方式：常闭
配气介质浓度范围：几个ppm~几十万ppm（可根据用户需要调整）
配气控制方式：连续可调
配气气体介质混合输出形式：配气仪经测试口接至用户系统，该配气混合气体不回收
配气材质：机箱 A3喷塑
气路连接材质：聚四氟管 紫铜管 不锈钢管 尼龙管
气动控制元件材质：不锈钢 黄铜
电气连接方式：RVVP双屏蔽电缆线连接
标校周期：一年
电源连接：220V ±10%，50Hz
介质：纯净、干燥的气体介质
操作温度：5~45°C（环境及使用气体温度）
预热时间：20分钟
流量显示：三位半百分比显示或实际流量显示或计算机显示

二、漏气量测量仪使用技术条件

阀控制类型：常闭
漏气量标准：0.5sccm~30slpm(大于30slpm,属特殊参数)
进气压力：0.1Mpa~1.2Mpa（高压至10MPa）
测试压力：0.05Mpa~1Mpa
电源连接：220V ±10%，50Hz
介质：纯净、干燥的气体（控制或氮气）
操作温度：5~45°C（环境及测试气体温度）
准确性：流量：±1%F.S.
压力：±0.5%F.S.
重复性：流量：±0.5%F.S.
压力：±0.1%F.S.
预热时间：20分钟
流量显示：三位半百分比显示或实际流量显示或计算机显示或计算机显示
压力显示：数字实际显示，单位Kpa
流量越线报警：红绿声光报警
压力越限报警：红绿声光报警
标校周期：一年
漏气量测量仪材质：机箱A3喷塑
气路连接材质：聚四氟管 紫铜管 不锈钢管 尼龙管
气动控制元件材质：不锈钢 黄铜
电气连接方式：RVVP双屏蔽电缆线连接

返回

*产品技术应用

配气仪和漏气量测量仪的产品应用广泛,特别是在分析仪器、石化行业、汽车行业、科学研究、航天航空、冶金、环保、医药卫生等

一、漏气量测量仪产品的应用

1、汽车行业

汽车消声器流通量检测

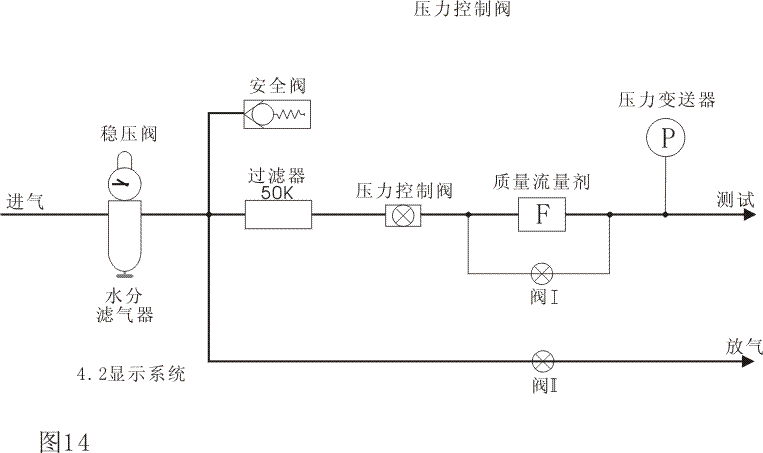

图14 汽车消声器流通两检测
评注：消声器的制作既要达到减小噪声污染程度，又要保证一定的排气量。在噪声标准一定的前提下，保证消声器的排气量，这需要有科学手段和仪器来进行检测。上述检测流程可实现这一目的。

2、 燃气行业

家用天然气或煤气燃气灶产品检漏
图15 家用天然气或煤气燃气灶产品检漏
评注：采用漏气量测量仪检测上述产品，可以提高效率及产品质量，该检测手段，技术先进

3、 航天航空

图16 宇航服泄漏量检测
评注：宇航服泄漏检测分别为头盔、手套、衣服等环境的检漏。采用漏气量测量仪，稳定可靠性好，精度高。与计算机配套使用，测试手段更加完备。

二、配气仪产品应用

1、 科学研究领域

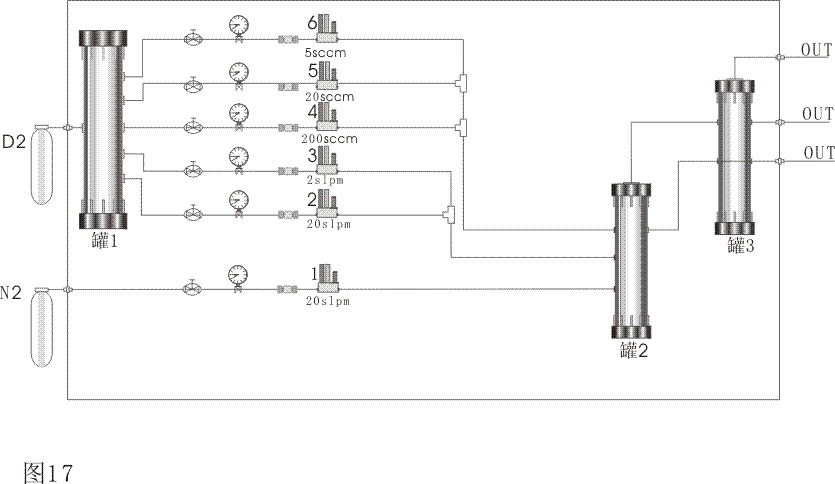

配气氧浓度 介质浓度从几个ppm~几十万ppm的实现过程图17
评注：采用配气仪配气，可实现介质配气浓度的实现过程

2、 环境保护领域

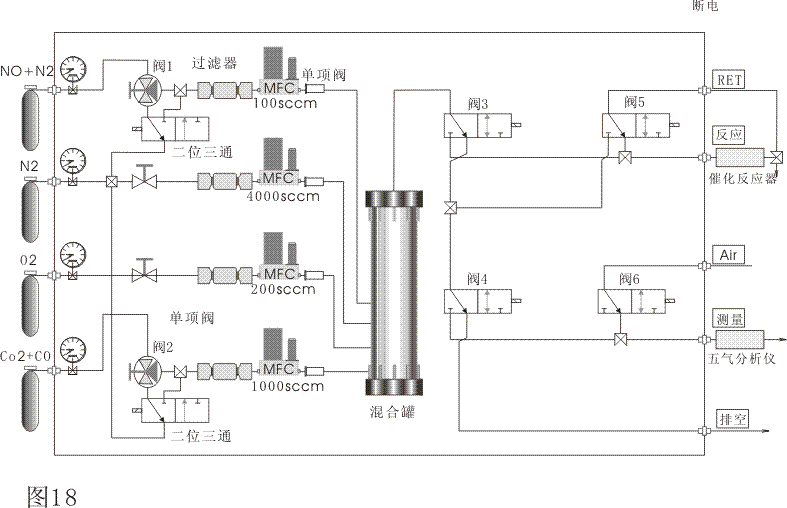

图18 环境保护行业三元催化剂评价系统
评注：模拟汽车尾气废气的排放量及排放状态，以实现三元催化剂评价,减少汽车尾气排放的程度。

3、 燃气研究领域

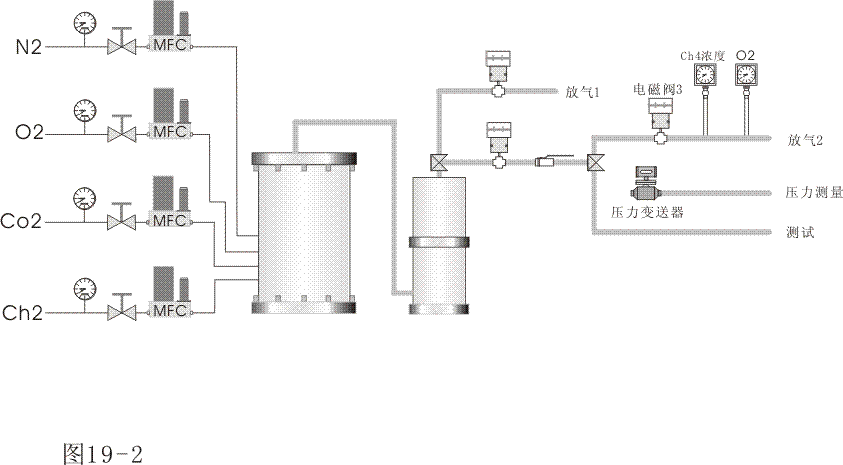

图19 矿井瓦斯爆炸模拟系统
评注：模拟矿井中瓦斯气形成的浓度状态，以分析瓦斯气爆炸的临界点，为安全矿采提供依据.



返回
